通风柜变风量VAV控制系统

VAV是英文Variable Air Volume（变风量控制技术）的缩写，VAV控制系统可以支持多台通风柜共用一台风机，由中央控制系统来调节风机的转速达到调节总抽风量的目的，适用于实验室中多台通风柜数量的实验室。

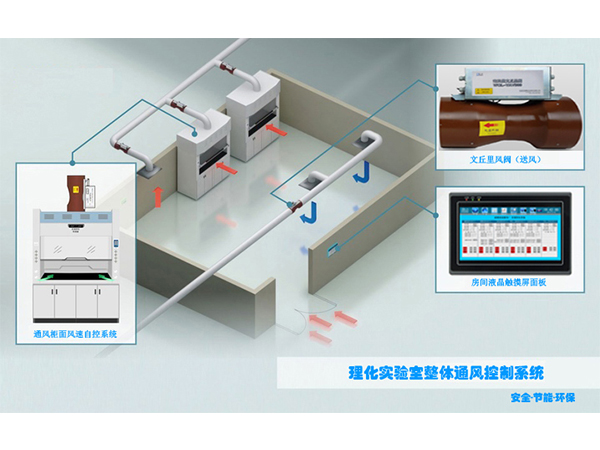

这种通风系统组成高度智能化，每台通风柜的配制有风压差感应装置、中央处理系统和自动执行装置，当风柜拉门改变高度时，中央处理系统接受到来自风压差感应装置的信号，则自动控制执行装置完成动作达到改变抽风量的目的。适用于大型研发中心或实验室通风柜数量较多的实验室。

主要特点：

1、造价相对较高，但是在使用过程中，可以有效节省能源，降低运营费用；

2、可以根据通风柜拉门高度的变化自动调节排风风量，响应速度快，保证面风速恒定；

3、通风柜面风速恒定，同时也保证实验室换气频率，最大限度保证实验人员安全与健康；

4、实验室舒适性好，冬暖夏凉，综合能耗低。

一、设计条件

1.  保证实验室通风柜的面风速在0.5m/s±20%；

2.    主要执行标准：

(1) 《通风与空调工程施工质量验收规范》（GB 50243-2002）

(2) ANSI/AIHA Z9.5-2003: “American National Standards for Laboratory Ventilation”

(3) ASHRAE 110-1995: Method of Testing Performance of Laboratory Fume Hood.

(4) SEFA 1-2002, “laboratory Fume Hoods Recommended Practices”

二. 通风柜变风量VAV控制系统

在实验室中，因为试验所引起的大量有害物质，如烟雾、粉尘等，都会对实验人员的健康带来危害。为了最大可能的保护实验室人员的健康和维护室内安全的试验环境，往往用通风柜从源头上对污染物进行控制。选用变风量通风柜，不但可以保护实验人员，还可以根据使用情况调节排风量的大小，大大降低了能耗，是现代实验室中广泛应用的一种先进的试验设备。

 1控制目标

1) 保证通风柜快速有效排放有害物质；

2) 通风柜面风速保持在0.5m/s ± 20%；

3) 非正常情况的报警；

4) 通风柜内相对于实验室始终保持负压状态；

5) 通风柜的响应时间应小于3秒；

 2控制方式

11) 真实测量面风速，实时监测面风速的真实值，并能在面板显示；因为导致面风速变化的原因有很多，例如：通风柜内放置大件设备阻挡气流进入面积；人员走动或气流变化引起的面风速变化等。所以要真实测量面风速，才能真正保证有害气体排放。

2) 当面风速不在设定值时调节排风阀的开度，使面风速恢复设定值。

3) 采用模拟量控制系统，提高系统反应速度，模拟量系统比数字系统速度快。

4) 采用同时真实 “面风速”的方法；

5) 通风柜VAV智能化控制面板，应当具有以下功能：

i. 直观的面风速实时显示

ii. 通风柜面风速超出设定值范围时，面板发出声光报警功能

iii. 最大排风设置：紧急情况下的最大排风按钮

iv. 最小排风设置：通风柜符合NFPA排风量具有下限的规定

v. 低风速按钮，按下按钮后面风速设定值变为原设定值的70%

6) 采用通风柜专用防灰尘阻塞型风速传感器，防止风速传感器基准点漂移和设备被灰尘堵塞。
